Sửa máy in phun A3 in bản vẽ: nét mảnh bị đứt, sọc ngang, lệch tỷ lệ

Bản vẽ A3 in ra bị đứt nét mảnh, có sọc ngang hay sai tỷ lệ khi đo bằng thước thường không phải do máy hỏng nặng. Nét đứt và sọc phần lớn đến từ đầu phun tắc hoặc đầu in lệch; sai tỷ lệ gần như luôn do chọn Fit to page, Scale trong phần mềm CAD hoặc PDF thay vì in đúng kích thước thực. Trước khi gọi dịch vụ sửa máy in phun A3 in bản vẽ, hãy in mẫu kiểm tra đầu phun và xem lại hộp thoại in.

Bài viết dành cho văn phòng kiến trúc, thiết kế nội thất, xây dựng đang dùng máy phun khổ lớn như Epson L1300, L1800, Epson 1430, Canon iX6770 hoặc máy A3 đa năng. Bạn sẽ có bảng tra theo lỗi trên bản vẽ, cách kiểm tra tỷ lệ, các bước chuẩn bị trước khi in cả bộ hồ sơ và những dấu hiệu nên để kỹ thuật mở máy.

Bảng tra lỗi máy in A3 khi in bản vẽ

Đặt bản in lỗi cạnh bảng dưới, so hiện tượng rồi làm theo cột xử lý trước. Phần lớn dòng trong bảng xử lý được ngay tại văn phòng.

Bản vẽ kỹ thuật lộ lỗi rất rõ vì có nhiều nét mảnh song song. Một vài lỗ phun tắc trên ảnh màu có thể khó thấy, nhưng trên mặt bằng hay mặt đứng thì đường trục đứt quãng sẽ hiện ngay.

In bản vẽ A3 bị lệch tỷ lệ: kiểm tra phần mềm trước máy in

Máy in không tự co giãn bản vẽ. Khi đo thấy sai tỷ lệ, thủ phạm gần như luôn nằm ở một trong ba chỗ sau.

Thiết lập in trong phần mềm CAD

Trong hộp thoại in của phần mềm CAD, nếu bật tùy chọn vừa khổ giấy, phần mềm sẽ thu bản vẽ cho lọt khổ và tỷ lệ không còn đúng. Hãy chọn tỷ lệ cụ thể như 1:100 hoặc 1:50, chọn đúng khổ A3 của máy và xem bản xem trước để chắc khung bản vẽ nằm trọn trong vùng in.

In từ file PDF

Phần mềm đọc PDF thường để mặc định chế độ vừa trang. Với bản vẽ, chọn kích thước thực hoặc tỷ lệ 100. Nếu PDF được xuất ở khổ A3 nhưng máy đang để A4, bản in sẽ bị thu nhỏ rất nhiều mà người in không để ý.

Khổ giấy và lề trong driver máy in

Driver có thể đang để khổ A4, A3 hoặc A3+ khác với file. Máy phun luôn có một dải lề không in ở các mép khi in có lề. Bản vẽ có khung sát mép giấy sẽ bị cắt, hoặc bị co nhẹ nếu bật tùy chọn thu cho vừa. Cách đơn giản là vẽ khung chừa lề và in thử một tờ rồi đo bằng thước trước khi in cả bộ.

Sinh viên chuẩn bị nộp đồ án cũng hay gặp đúng lỗi tỷ lệ này, có bài riêng về sinh viên kiến trúc in bản vẽ A3 cho trường hợp dùng máy cá nhân.

Nét mảnh đứt, sọc ngang: lỗi ở đầu in hay ở đường chạy giấy

Hai lỗi nhìn gần giống nhau nhưng nguyên nhân khác hẳn. Tờ mẫu kiểm tra đầu phun giúp tách chúng chỉ trong một lần in.

Tắc đầu phun và đầu in lệch

Văn phòng thiết kế hay in theo đợt: tuần nộp hồ sơ in liên tục, sau đó cả tuần máy nằm im. Mực khô dần ở miệng đầu phun làm nét mảnh mất đoạn. Nếu mẫu kiểm tra thiếu vạch, vệ sinh đầu một lần là đủ cho trường hợp nhẹ. Nếu mẫu kiểm tra đủ vạch mà đường thẳng đứng vẫn răng cưa, đó là đầu in lệch, cần chạy căn chỉnh đầu in theo hướng dẫn của hãng.

Sọc ngang đều do thước film hoặc bước kéo giấy

Sọc cách đều nhau trên cả tờ, trong khi mẫu kiểm tra đầu phun vẫn đủ vạch, thường liên quan đến dải thước film mà máy dùng để biết vị trí đầu in, hoặc trục kéo giấy chạy không đều. Thước film dính mực, bụi sẽ làm đầu in phun sai vị trí. Phần này nằm sát cụm đầu in và cáp, nên để kỹ thuật lau đúng cách thay vì tự cọ.

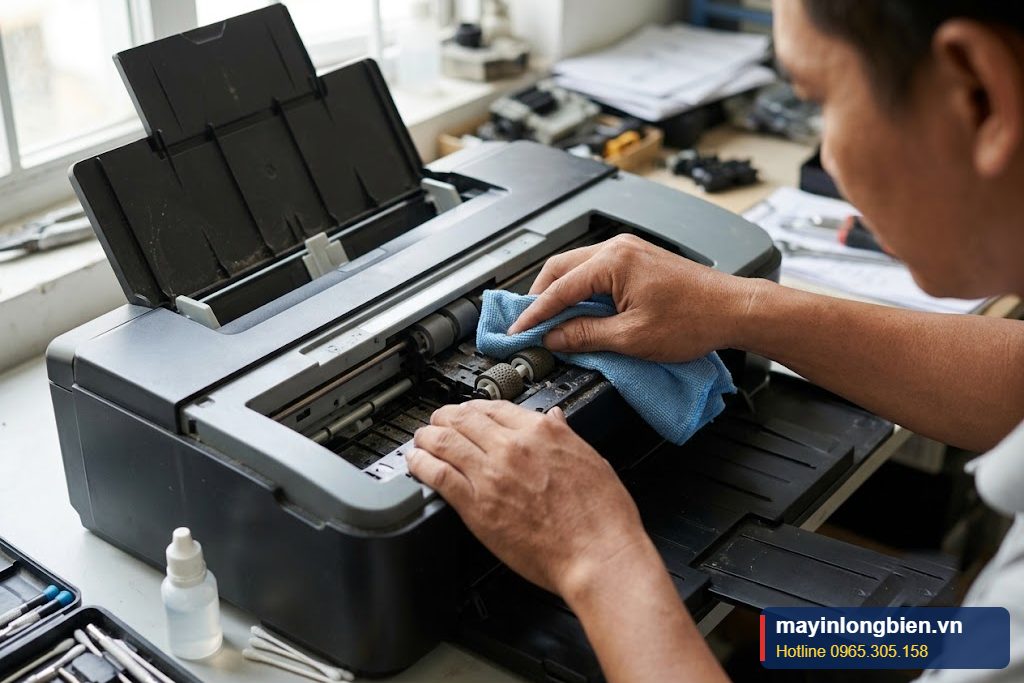

Giấy A3 kéo lệch, nghiêng bản vẽ

Giấy A3 dài, dễ cong mép khi để nơi ẩm. Nạp cả tập dày làm khay kéo không đều, bản vẽ ra nghiêng so với mép giấy. Nạp ít tờ, gõ thẳng mép, áp thanh chặn sát nhưng không ép cong giấy.

Các bước tự kiểm tra trước khi in bộ hồ sơ

Làm theo thứ tự này trước mỗi đợt in hồ sơ để tránh in hỏng cả tập giấy A3. Không bước nào cần mở vỏ máy.

1. Xem mức mực các bình hoặc tình trạng hộp mực, bổ sung màu nào sắp hết.
2. In mẫu kiểm tra đầu phun trên giấy thường. Thiếu vạch thì vệ sinh đầu một lần, nghỉ một lúc rồi in lại mẫu.
3. Mẫu đủ vạch nhưng nét đứng răng cưa: chạy căn chỉnh đầu in trong phần bảo trì của driver.
4. Mở file, kiểm tra khổ giấy trong phần mềm và trong driver trùng nhau, tỷ lệ in đặt 100 hoặc tỷ lệ bản vẽ cụ thể.
5. In thử một tờ, đo một kích thước đã biết bằng thước, so với số trên bản vẽ.
6. Đúng tỷ lệ, nét đủ thì mới in cả bộ, nạp giấy theo từng tập mỏng.

Video từ kênh Thần Vũ: nguyên nhân máy in phun A3 in cong đường thẳng, lệch dòng, in sai vị trí.

Mực, màu nền bản phối cảnh và mực thải

Bản vẽ kỹ thuật chủ yếu cần mực đen sắc nét, còn bản phối cảnh cần màu ổn định. Hai yêu cầu này đặt ra vài việc riêng cho văn phòng.

• Dùng mực đúng loại cho máy và không trộn mực của nhiều nguồn trong cùng một bình.
• Châm mực trước khi bình xuống quá thấp để khí không lọt vào ống dẫn.
• Bản phối cảnh in trên giấy ảnh hoặc giấy mờ thì chọn đúng loại giấy trong driver, đừng để giấy thường.
• Giữ giấy A3 trong hộp kín, đặt nằm phẳng, nhất là vào mùa nồm.
• Giữa hai đợt hồ sơ vẫn in một bản nhỏ có màu để đầu phun không khô.

Màu nền bản phối cảnh bị lệch

Nền trời ngả tím, mảng tường ám xanh thường do một màu đang yếu trên đầu phun, chưa hẳn do file. Kiểm tra mẫu đầu phun trước, sau đó mới chỉnh màu trong phần mềm. Máy in nhiều, vệ sinh đầu nhiều lần thì bộ thấm mực thải đầy nhanh; khi máy báo lỗi phần này, kỹ thuật xử lý bộ thấm hoặc hộp bảo trì đúng cách.

Kinh nghiệm từ xưởng

Máy A3 của văn phòng thiết kế mang đến xưởng thường bị tắc đầu sau kỳ nghỉ dài, và người dùng đã chạy vệ sinh đầu liên tục trong lúc gấp hồ sơ. Đầu phun chưa thông mà mực thải đã dâng cao. Một tờ kiểm tra in đầu tuần giúp tránh gần hết chuyện này.

Lỗi tỷ lệ thì hầu như không cần sửa máy. Khi văn phòng đổi máy tính hay cài lại phần mềm, thiết lập in bị quay về mặc định vừa trang, nên bản vẽ ra đúng hình nhưng đo sai kích thước.

Khi nào văn phòng nên gọi kỹ thuật

Văn phòng nên gọi thợ khi mẫu kiểm tra vẫn thiếu vạch ở cùng một màu sau hai lần vệ sinh có nghỉ giữa, nhất là màu đen làm nét mảnh. Sọc ngang cách đều trên cả tờ trong khi mẫu đầu phun đủ vạch cũng là việc của kỹ thuật, vì liên quan đến thước film hay trục kéo. Ngoài ra hãy dừng lại nếu đã căn chỉnh đầu in mà đường đứng vẫn lệch, khay kéo giấy A3 liên tục nghiêng dù đã nạp đúng, máy báo lỗi bộ thấm mực thải, hoặc có mực rỉ dưới đáy máy. Trước hạn nộp hồ sơ, nên gọi sớm thay vì cố vệ sinh thêm.

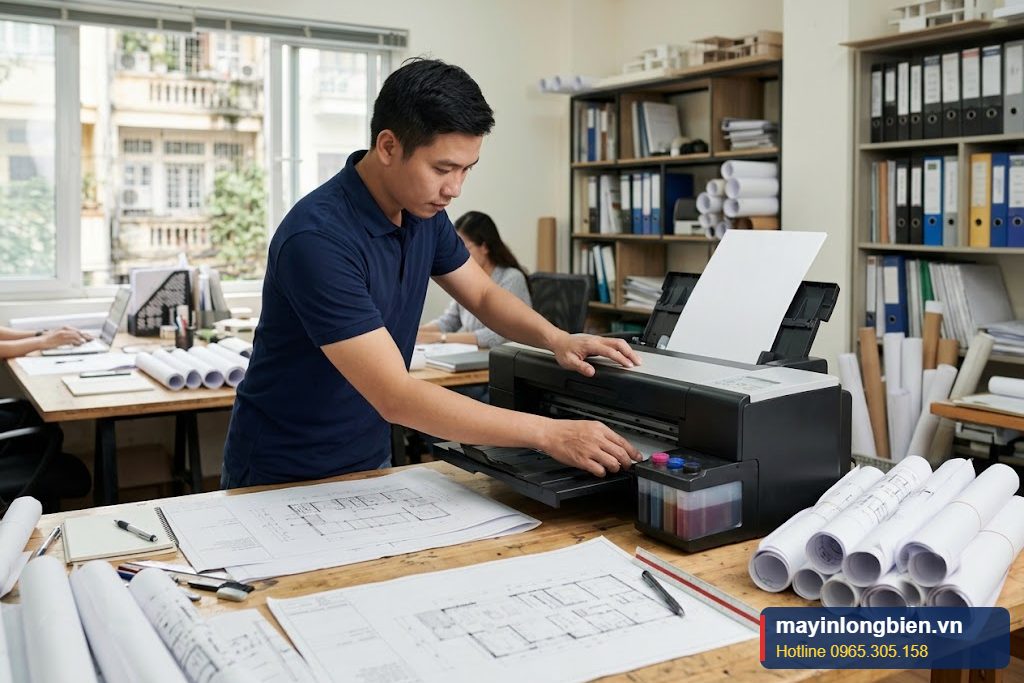

Thần Vũ xử lý máy in A3 của văn phòng thiết kế như thế nào

Chúng tôi kiểm tra trên đúng file bản vẽ và đúng loại giấy văn phòng đang dùng, để tách lỗi phần mềm với lỗi máy trước khi đụng đến linh kiện.

1. Tiếp nhận: văn phòng gửi ảnh mẫu kiểm tra đầu phun và ảnh bản vẽ lỗi qua Zalo, kèm tên máy.
2. Kiểm tra: in mẫu, in một bản vẽ có nét mảnh, đo tỷ lệ, soi đường chạy giấy và thước film.
3. Báo giá trước: nói rõ việc cần làm như thông đầu phun, căn chỉnh, lau thước film, xử lý bộ thấm mực thải.
4. Sửa khi văn phòng đồng ý: chỉ làm phần đã thống nhất, chỉnh lại thiết lập in trên máy tính nếu cần.
5. In thử bàn giao: in lại bản vẽ, đo tỷ lệ bằng thước và in một bản phối cảnh màu trước mặt người dùng.

Kỹ thuật đi từ cơ sở Mỹ Đình (Số nhà 14, 15 Ngách 76, Ngõ 172 Phú Diễn, Bắc Từ Liêm); máy A3 cần vệ sinh sâu hoặc thay linh kiện được đóng gói cẩn thận và mang về xưởng Phú Diễn xử lý.

Văn phòng dùng máy A3 đa năng có thể xem thêm bài Epson L1455 cho văn phòng thiết kế hoặc Brother MFC-J6945DW hai khay A3; văn phòng in khối lượng lớn khổ A4 xem dòng Epson L6550, L6570, L6580. Khách khu Long Biên tham khảo sửa máy in A3 tại Long Biên và sửa máy Epson ở Long Biên, khu Cầu Giấy, Từ Liêm xem sửa máy in phun quanh Mỹ Đình.

Câu hỏi thường gặp

Máy in A3 in bản vẽ bị sọc thì nên làm gì trước?

In mẫu kiểm tra đầu phun. Thiếu vạch thì vệ sinh đầu một lần; mẫu đủ vạch mà sọc vẫn đều trên cả tờ thì nên để kỹ thuật kiểm tra thước film và trục kéo giấy.

In bản vẽ A3 bị lệch tỷ lệ có phải do máy in không?

Hầu hết là do phần mềm hoặc driver để chế độ vừa trang. Chọn kích thước thực, tỷ lệ 100 và đúng khổ A3 rồi in thử, đo bằng thước.

Máy in A3 cho văn phòng kiến trúc nên để chế độ nào khi in nét mảnh?

Chọn chất lượng cao hơn mức nháp và đúng loại giấy. Chế độ nháp in nhanh nhưng nét mảnh dễ nhạt, đứt.

Bao lâu nên căn chỉnh đầu in một lần?

Không cần theo lịch. Chỉ căn chỉnh khi đường thẳng đứng bị răng cưa, chữ nhòe hai viền, hoặc sau khi máy vừa được vận chuyển.

Máy in A3 lâu ngày không in có hỏng đầu phun không?

Dễ bị khô, tắc. In một bản nhỏ có màu đều đặn giữa các đợt hồ sơ là cách đơn giản để giữ đầu phun.

Máy báo đầy mực thải có tự xử lý được không?

Không nên. Kỹ thuật cần xử lý bộ thấm hoặc hộp bảo trì đúng cách để mực không tràn vào bo mạch.
